一、概述

IMS-5G01是一款5G wifi无线路由模块，具备5G/4G/3G联网、DSP硬核路由、带多路RJ45有线网口、32路WiFi热点接入功能，为各类新兴的物联网IOT用户提供高速无线与有线聚合数据接入业务。该系列模块广泛应用于安防监控、工业网关、智能零售、数字传媒、智慧城市与交通等多种行业。

IMS-5G01模块是一款即插即用产品，插上直流电源和RJ45网口之后，经过简单的网络配置就能连接上Internet高速网络，简捷方便。

产品优势与特点：

l 支持5G& 4G& 3G& GNSS& 2.4G wifi热点

l 支持中国、亚欧澳、北美等区域版本使用

l 支持DSP硬核路由功能，支持1路千兆网口或者2路百兆网口，支持2.4G wifi热点。

l WiFi热点最多可以32个用户接入

l 支持远程升级、远程监控

l 支持 Web 配置页面

l 支持多种LED状态指示监测（电源、WIFI、LAN、5G NET状态指示）

l 支持一键恢复出厂设置和远程恢复出厂设置。

l 支持WIN XP/7/8/10、iOS、Android、Linux

二、产品规格

描述	5G wifi无线路由模块
Unique Selling Point	MT7621AT/DA+MT7603E
Unique Selling Point	5G/ 4G/ 3GFix-line Networks, 2.4G wifi support,LAN PORT
Market	EU/MEA/LATAM/APAC/US
5G频段
5G	n1，n28，n41，n78，n79（中国区域） n1，n28，n41，n77，n78，n79（亚欧区域） n2, n5,n7,n12, n25,n41, n66,n71,n78(北美区域）
5G	5G NR 支持 SA/NSA
FDD LTE	中国版：1，2，3，5，7，8 亚欧版: 1，2，3，5，7，8
FDD LTE	北美版:2, 4, 5, 7, 12, 13, 14, 17, 25, 26, 29, 30, 66,71,46
TDD LTE	中国版：34，38，39，40，41 亚欧版：34，39，40，41
TDD LTE	北美版:41，42，48
UMTS/HSPA/HSPA+	中国版：1， 2， 4，5，8 亚欧版：1， 2， 4，5，8
UMTS/HSPA/HSPA+	北美版：1, 2, 4, 5, 8
Function 功能
5G	支持5G
LAN口	支持双路百兆网口
GNSS	支持GNSS定位
远程设置	支持远程恢复出厂设置和配置
WIFI关键参数
WiFi 标准	802.11 a/b/g/n,
WiFi 频段	2412MHz-2472MHz
WiFi天线	2路 WiFi 2.4G天线
网络协议	支持IPV4/V6双协议栈
天线接口
天线IPEX端子	4 *5G天线；
	2 *2.4G wifi天线
	1 *GPS天线（选配）
Power Supply	供电范围
1.25-2P 端子座	12V
SIM卡
SIM	支持NANO SIM
GNSS	可选配支持 GPS，GLONASS Galileo，BDS，QZSS（选配）
配置方式	内置网页
Status indication
LED Function	NET(5G网络)、PWR(电源)、LAN1、LAN2、WIFI指示灯

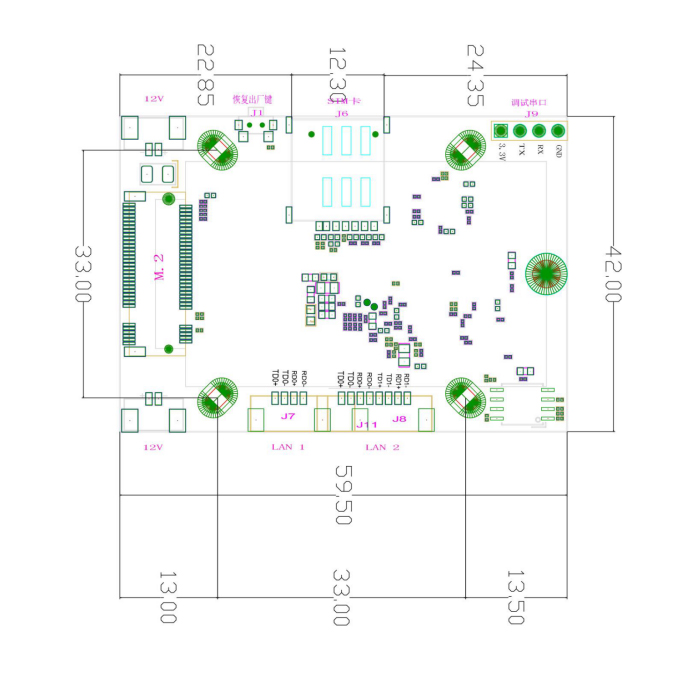

Dimension
Dimensions XYZ (mm)	59.5(长）mmx42（宽）mmx13(高）mm
Operation Temperature	-40℃ to 70℃

注意：

1）当产品工作在此正常工作温度范围以内时，产品的各功能正常。

2) 当产品工作在此温度范围以外时，会出现性能下降或断网停止工作。
